Изменение проводки комплекта Sequent 24.11 и состав комплекта SEQUENT ALBA

Изменение проводки комплекта Sequent 24.11

Уважаемые дилеры и клиенты.

С 9 октября 2014 г. основываясь на нашем опыте, накопленном на рынке, мы рассмотрели конфигурацию основной системы проводки SQ24.11, сохраняя неизменными функциональные возможности и характеристики комплекта.

Существенные изменения касаются упрощения проводки в некоторых своих частях и укорачивания длинны некоторых кабелей проводки входящих в комплект.

Кроме того, новая проводка SQ24.11 будет идентифицироваться при помощи кода, отдельно для метанового и пропанового комплектов.

Мы уведомим Вас о том, что комплектация всех комплектов SQ24.11 была изменена путем внедрения нового типа жгутов проводки.

Дата поступления на рынок новой проводки зависит от истощения запасов существующей проводки SQ24.11.

Проводка LPG: DE531042-1 - CABL.S24 LPG INJ=IN03 PTS=SENS

Комплекты:

• KIT S24.11 T-H2O ANT (3-4 Cilindri)
• KIT RALLY S24.11 T-H2O

Проводка CNG: DE531043-1 - CABL.S24 CNG INJ=IN03 PTS=SENS

Комплекты:

• KIT S24.11 ANT. CNG (3-4 Cilindri)

Дополнительная информация, новости

1. Создание специальной проводки для LPG и CNG комплектов.
2. Уменьшение длинны кабелей проводки идущих на некоторые датчики, электроклапаны.
3. Разъем датчика MAP.

Разъем датчика MAP будет отличатся в пропановых и метановых комплектах проводки SQ24.11

LPG(Необходим для фаз саморегулирования)

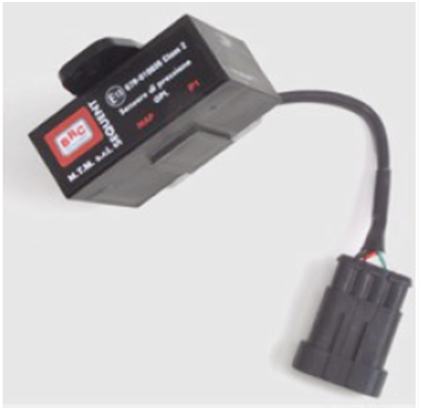

Разъем Superseal black снова используется для датчика P1-MAP BRC (Cod DE802042), как и было в предыдущих комплектах систем BRC.

Калибровочный комплект требуемый для адаптации - 09SQ10990001 - KIT TARATURA SEQUENT 24 и 24 MY07 GPL/LPG.

Не имея вышеупомянутых калибровочных комплектов (Cod. 09SQ10990001), вы можете приобрести кабель-адаптер COD. DE512324 - TYCO-DELPHI ADATTATORE MAP, требуется для использования серого датчика MAP (Cod. DE802060) с новой конфигурацией жгута проводов пропанового комплекта.

CNG

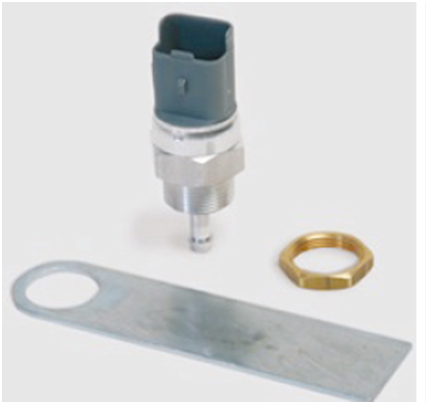

Для метанового комплекта разъем MAP останется таким же для серого датчика MAP (Cod. DE802060) входящего в комплект.

4. Датчик уровня газа

Разъемы для датчиков уровня газа остаются такими же как те, которые ранее использовались, с той лишь разницей, что будут присутствовать только в соответствующих комплектах:

• LPG: резистивный датчик уровня
• CNG: оптический датчик уровня

Любые другие комплекты не подвергают модификации.

Состав комплекта SEQUENT ALBA

Новый комплект SEQUENT ALBA уже имеет изменения реализованные в новой проводке Sequent 24.11:

1. Пересмотрена длинна соединительных кабелей.
2. Разъем MAP Superseal black (требуется только для фаз саморегулирования).
3. Разъем Superseal для газовых форсунок GP13.
4. Разъем Superseal black для подключения резистивного датчика уровня газа.
5. Комплект для калибровки датчика MAP - 09SQ10990001 KIT TARATURA SEQUENT 24 и 24 MY07 GPL/LPG
