Интерфейс программы BRC Calibration Tool Vers 1.4.0.7

Интерфейспрограммы BRC Calibration Tool Vers 1.4.0.7

С 10 сентября 2014 доступна новая версия программы CalibrationToolBRC с новым интерфейсом (BCT) версия 1.4.0.7.

Обновление или установка версии 1.4.0.7 будет происходить в зависимости от наличия или отсутствия BCT на ПК. Эта версия программы является абсолютно новой прошивкой систем BRC.

Предварительная информация и новости:

• Для нового интерфейса BCT необходим лицензионный файл, если у Вас его нет следуйте процедурам изложенным ниже.
• Если вы устанавливаете BCT впервые на ПК необходимо установить системные требования для нормальной загрузки программы Calibration Tool.
• Новая версия представляет графически совершенно новые и улучшенные возможности в аспекте визуализации и записи данных.

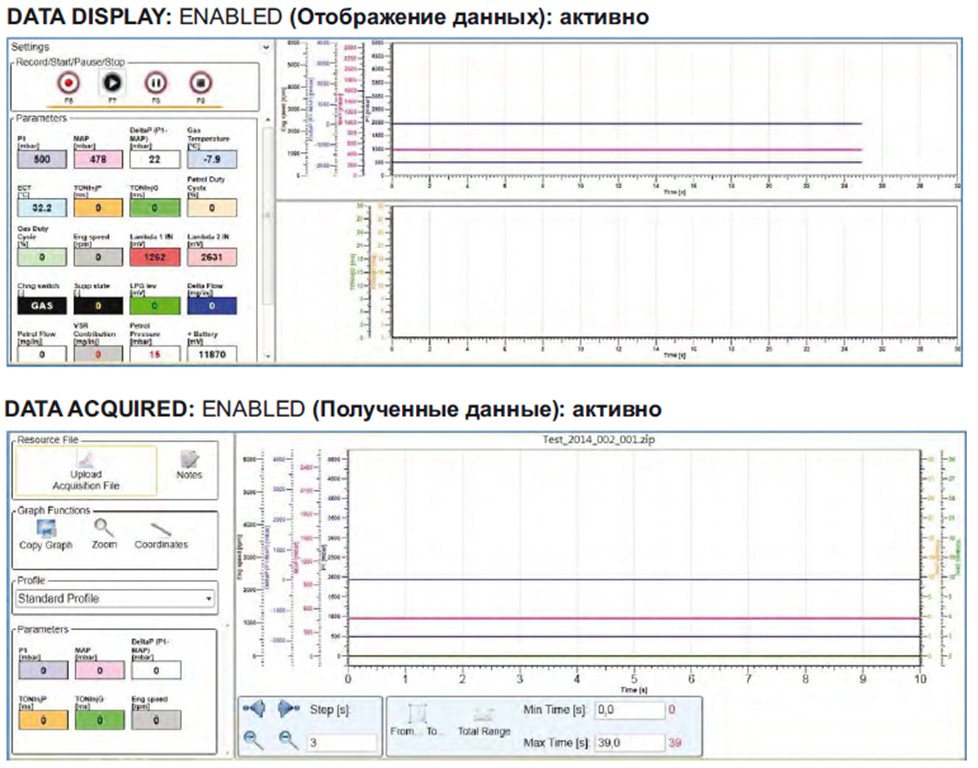

• Возможность просмотра и сбор данных непосредственно через интерфейс BCT.
• Совместимость с программой Plug & Drive. Длясистем Sequent 24.11 (DE817010) , Plug&Drive My10 (DE815033 , DE815032), BCT можно будет использовать в качестве программы калибровки вместо Plug&Drive . На этом переходном этапе BRC версия программы 1.4.0.7 Calibration Tool объединяет все стратегии калибровки.
• Возможность работы с BCT на картах, запрограммированных со старым интерфейсом
• Функция Off-Line: есть возможность проверить и изменить настройки программы калибровки без подключения к блоку управления BRC.
• Автоматическое исследование коммуникационного порта.

Использование этой версии программы позволяет использовать программное обеспечение Calibration Tool BRC вместо Plug & Drive, Sequent 24.11 (DE817010) и Plug & Drive MY10 (DE815033 и DE815032) и как диагностику и программирование для пропановых систем с непосредственным впрыском.

Процедура установки программы Calibration Tool BRC

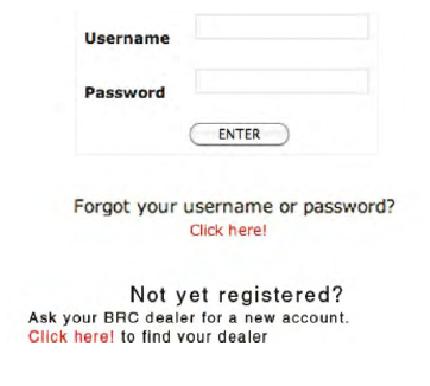

1. Что бы получить доступ к программе Calibration Tool BRC введите Ваш логин и пароль. Если Вы не зарегистрированы то зарегистрируйтесь и получите код.

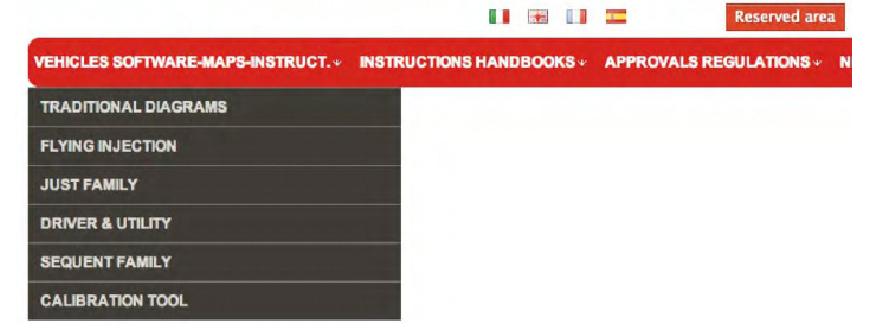

2. Нажмите на Soft ware Maps Instruction Vehicles в раскрывающемся меню, затем нажмите на подпункт Calibration Tool



3. Скачать файл System requirements (системные требования) и выполнить их (эта операция необходима только во время первой установки программы Calibration Tool BRC)
4. Скачать установочный файл программы Calibration Tool BRC и выполнить установку.

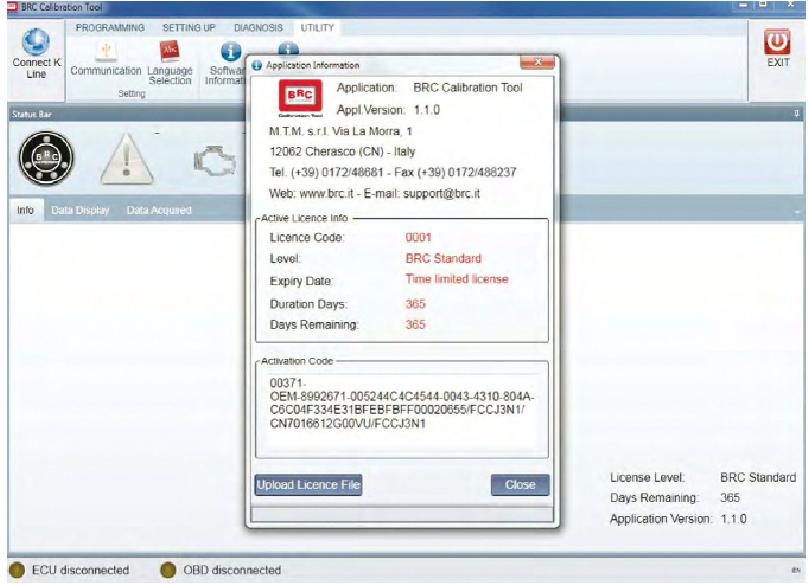

5. При первом запуске программы BRC Calibration Tool, появляется информационное окно (Application Information) , в котором " Код активации" (“Activation Code”) должен быть выбран и скопирован. ПРИМЕЧАНИЕ: Код активации идентифицирует ПК который связан с ID пользователя, зарегистрированного на сайте BRC, и просит для активации лицензию.

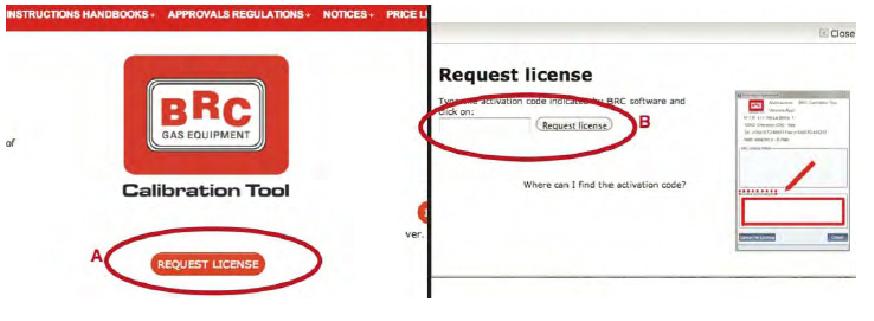

6. Вернитесь в зарезервированную область BRC в разделе Soft ware Maps Instruction Vehicles/CalibrationTool, выберитеRequest License (запрослицензии) (A) ивставьтев подходящее поле (B) скопированный ранее код, нажмите на Request License (запрос лицензии).

7. Система создает файл lice.lic и сохраняет его на компьютере. Направление пути сохранения зависит от версии Windows.

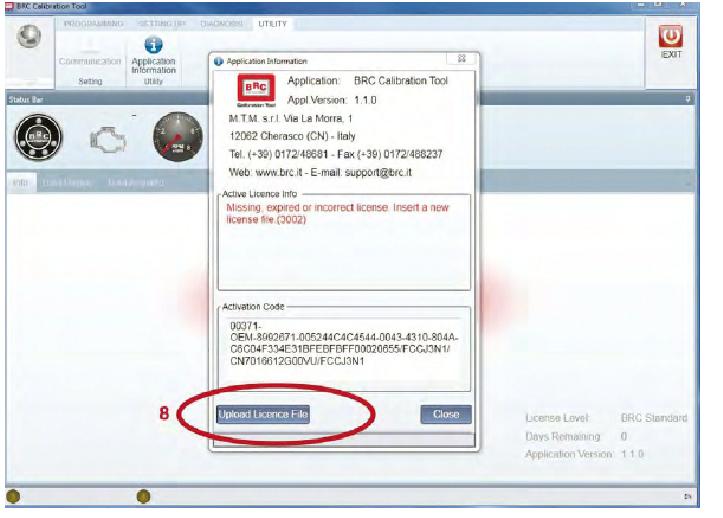

8. Загрузите файл лицензии, скачанный ранее, нажав на (“Upload license file”) "Загрузить файл лицензии" в окне информации о программе (Application Information). Выберите файл лицензии по адресу его загрузки на компьютере.

9. Программа BRC Calibration Tool перезагрузится, теперь с действующей лицензией.

Теперь в (Application Information) – информационном окне видно:

Лицензионный код (License Code): отображен код регистрации первой установки и последней калибровки.

Конфигурация между лицензионным соглашением и ID пользователя может быть сделана только техническимим рабатниками BRC .

(Level): Вид лицензии.

(Expiration date, Lifetime and Days left): Время на которое действует лицензия.

Конвертация карты

Случай 1

Пользователю необходимо сделать первичную диагностику с ВСТ

Ниже описаны функции включить / отключить в BRC Calibration Tool:

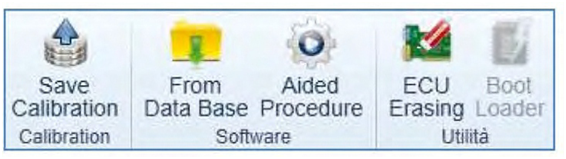

Программирование:

• Загрузить калибровку(SAVE CALIBRATION) - активно
• Из базы данных(FROM DATA BASE) - активно
• Автоматическая процедура( AIDED PROCEDURE) - активно
• Очистить ЭКУ(ECU ERASING) - активно
• Загрузки (BOOT LOADER) - не активно

Установка:

Не активна*(DISABLED*) *чтобы активировать установку следуйте случаям 2 и 3.

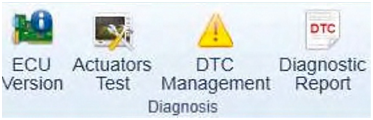

Диагностика:

• Версия ЭКУ(ECU VERSION) - активно
• Тест приводов( ACTUATORS TEST) - активно
• Инициализация ошибки(DTC MANAGEMENT) - активно
• Отчет по диагностике (DIAGNOSTIC REPORT) - активно

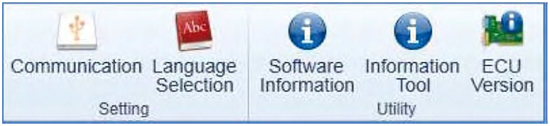

Полезные функции:

• Связь(COMMUNICATION) - активно
• Выбор языка(LANGUAGE SELECTION) - активно
• Информация по программному обеспечению(SOFTWARE INFORMATION) - активно
• Информация по приминению(INFORMATION TOOL) - активно
• Версия ЭБУ(ECU VERSION) - активно
• Ниже функции включить / отключить в BRC Calibration Tool: - активно

Случай 2

Для того, чтобы карта и софт были совместимы с программой BRC Calibration Tool , выполните следующие действия:

Пользователю необходимо выполнить настройку и диагностику с BCT.

Для того, чтобы карта и софт были совместимы с программой BRC Calibration Tool , выполните следующие действия:

1. Открыть BCT, с функцией SAVE CALIBRATION, в области программирования (PROGRAMMING), сохранить калибровку газового ЭКУ в папке пользовательских карт( USER MAPS);
2. Сотрите GAS ECU функцией Стирание ЭКУ( ECU Erasing (PROGRAMMING Area));

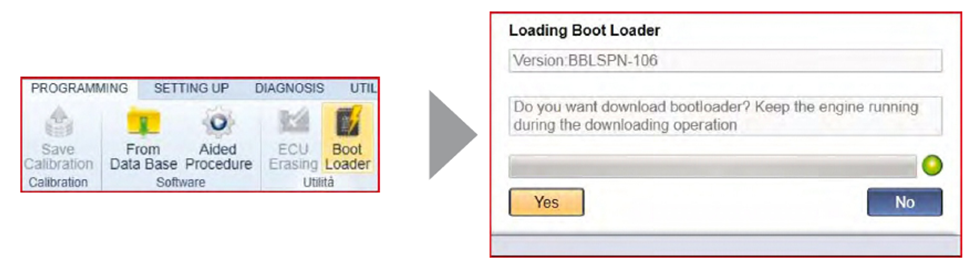

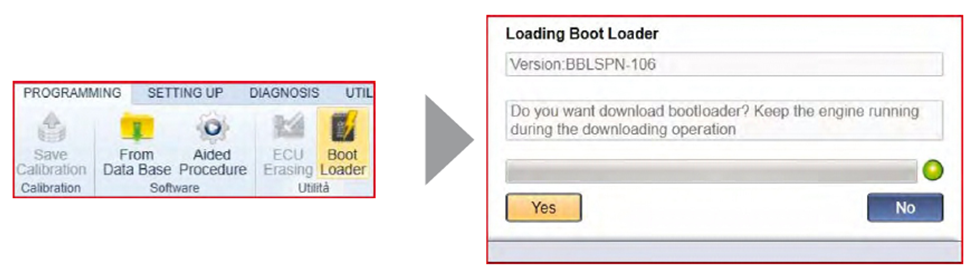

3. Обновление загрузки (Boot Loader).

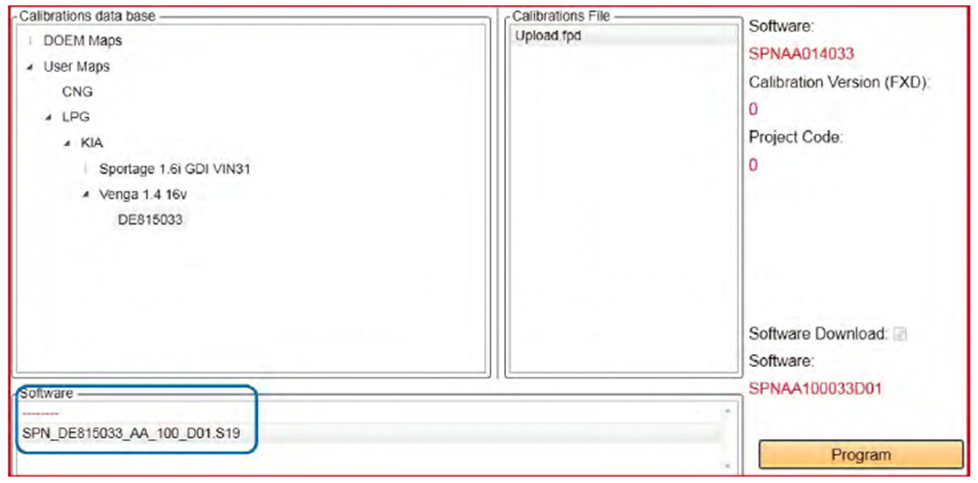

4. Открыть ПРОГРАММИРОВАНИЕ БАЗЫ ДАННЫХ (PROGRAMMING FROM DATA BASE), скачать ранее сохраненный калибровочный файл, с новым предложенным софтом.

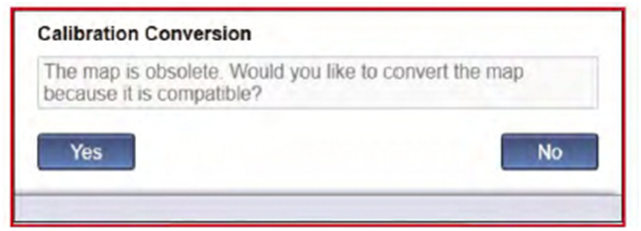

5. В конце программирования, система запросит преобразовать старую калибровку автоматически. После преобразования и сохранения новой калибровки она конвертируется, с помощью функции SAVE CALIBRATION

6. Вполне возможно, что после преобразования, настройки RPM и газовых форсунок могут ошибаться, поэтому надо проверить правильную конфигурацию в SETTING UP (Настройка).

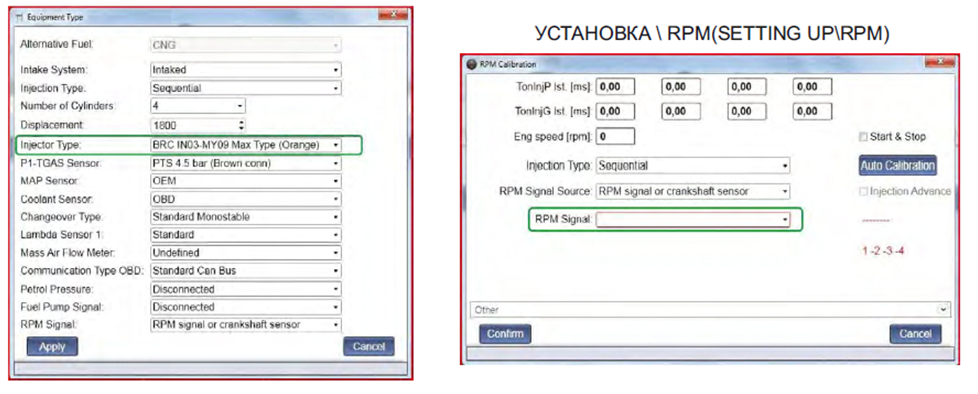

УСТАНОВКА \ Тип устройства (SETTING UP\EQUIPMENT TYPE)

Случай 3

Пользователю необходимо сделать новую автоматизацию процедуры с ВСТ

1. Открыть BCT, с функцией SAVE CALIBRATION (Загрузить калибровку) в области программирования, и сохранить калибровку газового ЭКУ в папке пользовательских карт (USER MAPS);
2. Сотрите газовый ЭКУ функцией ECU Erasing (стирание ЭКУ) в области программирования.

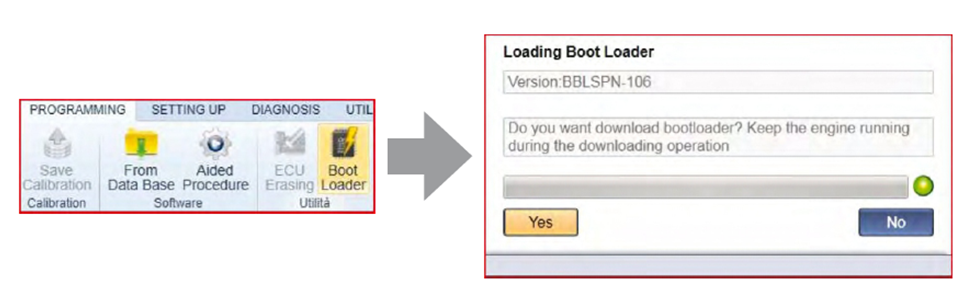

3. Обновить загрузку (Boot Loader).

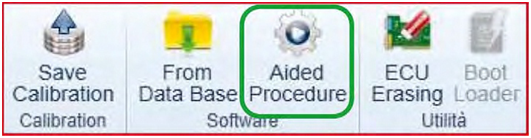

4. Новая автоматизация процедуры ( AIDED PROCEDURE.)


Случай 4

Пользователю необходимо выполнить новое программирование из (FROM DATA BASE) БАЗЫ ДАННЫХ или из (AIDED PROCEDURE) автоматизированной процедуры.

1. Обновить загрузку (Boot Loader)

2. Выполнить новое программирование из (FROM DATA BASE) БАЗЫ ДАННЫХ или из (AIDED PROCEDURE) автоматизированной процедуры*.


* В случае калибровки должен быть конвертирован, следовать случаю 2 пункт 4.
